300mm Epitaxial Wafer

Manufacturing Process

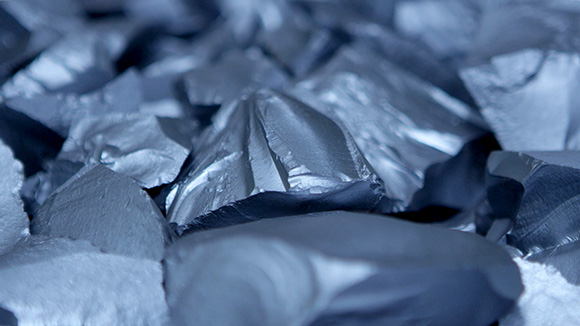

  1. Poly Silicon Stacking
    1 POLY SILICON
    STACKING
    将高纯度多晶硅填充到石英坩埚中的工序。
  2. INGOT Growing
    2 INGOT
    GROWING
    在高温下熔化多晶硅并将其生长成单晶体的工序。
  3. INGOT Grinding & Cropping
    3 INGOT GRINDING
    & CROPPING
    使铸锭表面变得光滑,并逐块切割的工序。

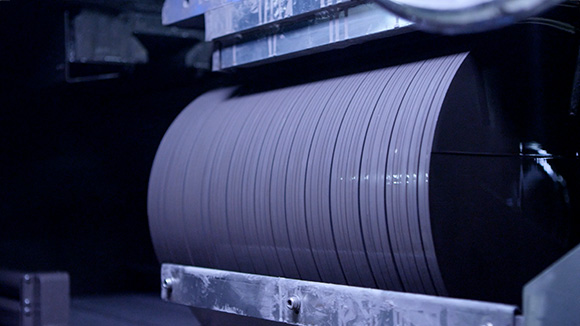

  4. Wire Sawing
    4 WIRE
    SAWING
    将铸锭块切割成片状晶片的工序。

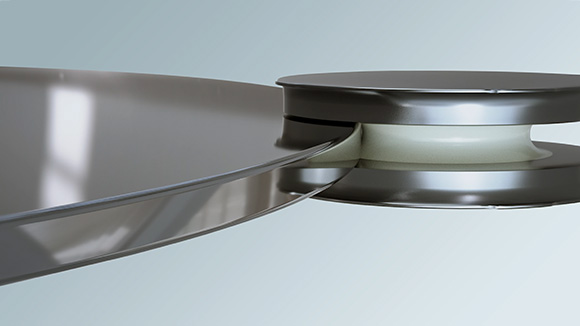

  5. Edge Grinding
    5 EDGE
    GRINDING
    加工晶片边缘形状的工序。
  6. Lapping
    6 LAPPING
    使晶片表面平滑、平整制作的工序。
  7. Etching
    7 ETCHING
    通过化学反应去除晶片表面上的加工损伤的工序。
  8. Double Side Grinding
    8 DOUBLE
    SIDE GRINDING
    去除晶片表面上的小弯曲的工序

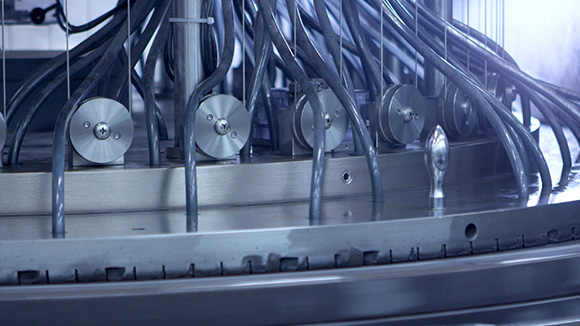

  9. Polishing
    9 POLISHING
    通过精密加工消除晶片微弯曲的工序。

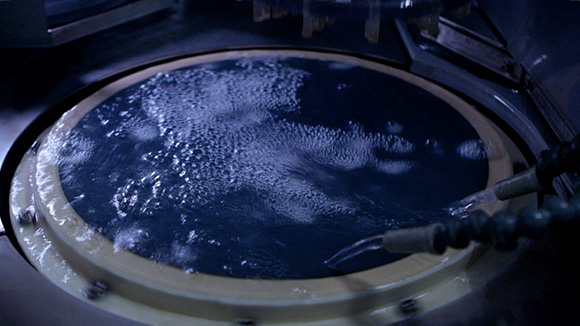

  10. Cleaning
    10 CLEANING
    去除晶片表面杂质的工序。

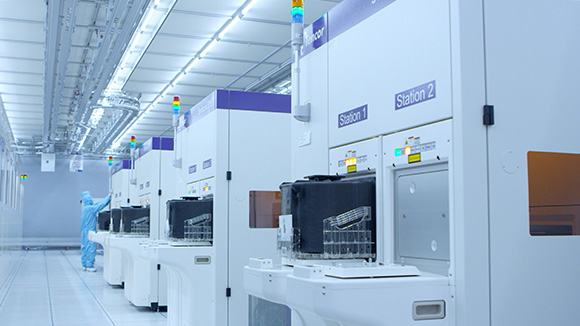

  11. Inspection
    11 INSPECTION
    检查晶片形状和平整度等品质的工序。

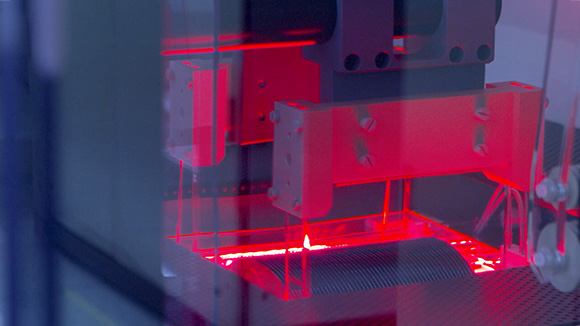

  12. Particle Counting
    12 PARTICLE
    COUNTING
    检查晶片表面缺陷的工序。

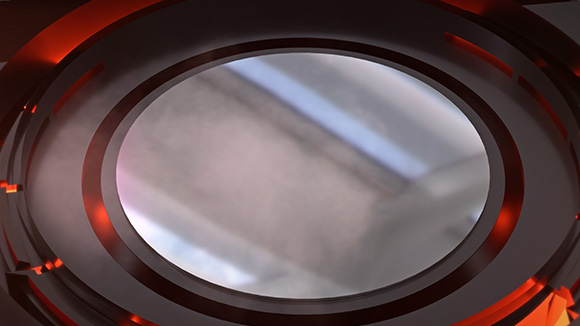

  13. EPI Growing
    13 EPITAXIAL
    GROWING
    在晶片上蒸镀硅单晶层的工序。

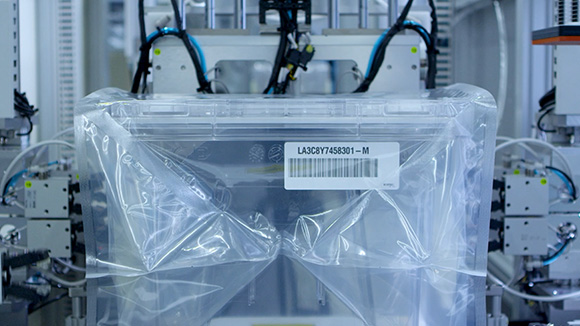

  14. Packing
    14 PACKING
    包装产品的工序,以保护产品免受冲击、灰尘和湿气的影响。
